In dit artikel wordt uitgelegd hoe je de woningzijde en de buitenluchtzijde van de ComfoAir Q units kan aanpassen.

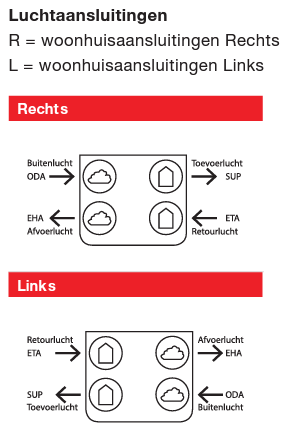

De ComfoAir Q kan besteld worden als linker of rechter toestel. Bij links of rechts geven wij altijd de woningzijde aan. Heb je een rechter unit, dan zitten de kanaalaansluitingen die de woning in gaan aan de rechterkant en de kanaalaansluitingen welke de woning uit gaan aan de linkerkant. De ComfoAir Q heeft de optie om de woning- en buitenluchtzijde om te draaien, door een aantal simpele aanpassingen te doen.
Uitgaande van Rechts naar Links:
- Maak de unit eerst spanningsloos!
- Verwijder de grijze afdekplaat (boven op de unit) door deze naar voren te trekken
- Check de R (of L) in de type omschrijving (controle; bij een rechter uitvoering zit de voorverwarmer a/d linker zijde, boven de wisselaar
- Verwijder het voorfront ( torx 30)
- Verwijder de beide schroeven rechts in het deurtje van de display (torx 20)
- Trek de groene voedingsconnector van de voorverwarmer -voorzichtig- los van de print
- Doe dit ook met de kleine zwarte connector voor de besturing van de print; NOTE; hierbij eerst met een kleine schroevendraaier het lipje eerst indrukken en zacht trekken!
- Trek de beide kabels met de rubber afdichting naar voren (uit de isolatie)

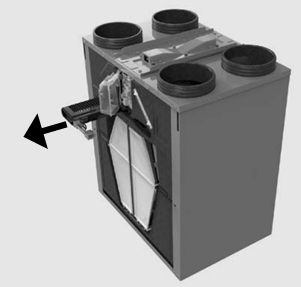

- Trek nu de hele voorverwarmer naar voren, draai die 180° en duw die aan de rechterzijde weer op z’n plaats
- Duw de kabels en het rubber weer terug, evenals de voedingsconnector en de aansturing
- Sluit het display, monteer het voorfront weer op de unit en schuif de grijze plaat weer terug
indien de unit al verkeerd was aangesloten
- Verplaats de sifon (condensaansluiting) van links naar rechts, of andersom! (bij een Rechteruitvoering zit de condensafvoer linksonder; note: een uitvoering met ERV-wisselaar behoeft geen condensaansluiting!)
- Check de filters; indien een F7 filter in de toevoer was geplaatst deze ook naar de andere kant verplaatsen.
En tenslotte – indien de unit al in gebruik genomen was- doe opnieuw de ingebruikname en
pas -via de display- het toesteltype aan van Rechts naar Links; dit gaat via het installateursmenu (eerst inloggen) >Instellingen installateur > ingebruikname
