MX - Inbouw Hagerklok

 Maak gebruik van de ESD richtlijnen.
      Verwijder de spanning voordat u de unit opent.

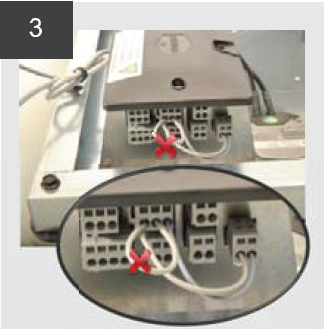

Verwijder de vier M6 schroeven van het deksel. Verwijder daarna het deksel van de unit.	Verwijder de N draad uit de voedingsconnector (rechter connector) van de besturing. Knip daarna de adereindhulsen van de draden. Strip de draden opnieuw. Plaats de opnieuw gestripte N draad samen met de extra gestripte blauwe draad van de kabelboom in een adereindhuls. Plaats de draden terug in de voedingsconnector. Herhaal deze handeling voor de L draad (bruine draad van de kabelboom).	Alleen voor MX zonder ZMV: Verwijder de grijze doorlussing op de besturing.	Verwijder de linker grijze draad uit de bovenste connector. Knip de adereindhuls van de verwijderde draad af. Strip de draad opnieuw. Plaats de verwijderde draad samen met de gestripte witte draad van de kabelboom in een adereindhuls. Plaats de draden terug in de connector.
Plaats de rode draad van de kabelboom tussen de twee grijze draden van de bovenste connector.	Monteer de DIN rail met de zelf borende plaatschroef in het midden van het frame naast de trekontlasting.	Klik de Hager schakelklok op de DIN rail. Sluit de draden van de kabelboom aan op de Hager schakelklok: 1 = Blauw 3 = Bruin 6 = Rood 8 = Wit	Zorg ervoor dat tijdens de montage alle schroeven hand vast zitten (max. 1,5 Nm).
